用PictoBlox玩AI(3)-PictoBlox的操作介紹與數位腳位-led、蜂鳴器、按扭

PictoBlox 是一款基於 Scratch 3.0 的圖形程式軟體，其操作界面與Scratch 相似，PictoBlox 有兩種模式

1. 1.舞台模式：在此模式下，您可以編寫程式與電腦互動。如果斷開開發板與 Pictoblox 的連接，您將無法再進行互動.。在舞台模式，要先進行「選取開發板」，「連接開發板」，「更新韌體」。
2. 2.上傳模式：此模式允許您編寫程式並將其上傳到開發板，直接將程式寫入開發板內，USB線可拔除，不再與電腦連接也可以使用。
3.


一、PictoBlox 的執行的畫面如下：

二、範列程式

程式 1 ：以「舞台模式」控制Arduino 13腳位的燈。

(如果接上sensor Board 請設定 控制腳位10)

操作影片-「舞台模式」控制Arduino 13

(如果接上sensor Board 請設定 控制腳位10)

程式 2：以「上傳模式」控制Arduino 13腳位的燈。

(如果接上sensor Board 請設定 控制腳位10)

請注意有些使用「舞台」「角色」等積木，將會出現灰色，無法使用。

即使是沒有和arduino 連接，只要有電，一樣可以執行。

程式 3：以依序點亮10,11,12腳位的燈。

程式4：以變數設定時間，依序點亮10,11,12腳位的燈。

程式5：數位控制蜂鳴器(數位腳為9)

程式6-1：數位控制-蜂鳴器並亮燈將發出Do Re Mi 並亮燈。

程式6-2：數位控制-按鈕按下+1

程式7：按下按扭後發聲並亮燈

程式8：按下按扭後發聲並亮燈-熊變大

程式碼10 按鈕按一下，LED燈就亮，再按LED變暗
我們設定一個變數num, 每按一下，num就+1。然後將num除以2，取餘數。整除就是暗。餘1就是亮。

用PictoBlox玩AI(6)超音波模組

 一、腳位圖：

Vcc	+5V
Trig (控制端)	7
Echo (接收端)	8
GND	GND

二、接線圖：

用SensorBoard 外接腳位圖

我們需要用到傳2個資料腳位，一個是trig 端，另一個是echo 端。

其中trig 接在D7  echo 接在D8

三、程式碼：
可以從「檔案」=>「Examples」=>Arduino UNO 中開啟範例

用PictoBlox玩AI(1)-PictoBlox的介紹及安裝

人工智慧 (AI) 和機器學習 (ML) 已成為第四次工業革命的領跑者。因此，對於 21 世紀的孩子來說，了解它們變得很重要。

PictoBlox 通過圖形化編程，讓孩子們學習人工智能和機器學習成為一種輕鬆、互動和有趣的體驗！，來進行程式設計與有趣的AI應用。重要特色如下：

1.並與支援多種開發版 ESP32、Arduino Uno、Micro:Bit等

2.提供2種模式

(1)舞台(stage)模式，和電腦上的角色互動，但是執行一定要執行 PictoBlox。

(2)上傳(upload)模式，直接將顯示Arduino程式碼寫入開發版後，可以供電後單獨運作。

3.使用 AI 和 ML：(註冊後，他們將立即在其帳戶中收到 1000 個 PictoBlox 積分)，

扣點說明：

(1)內建手勢、臉部特徵、表情辨別，並可圖片辨別。

(2)直接匯入「TeachableMachine」的模型.

可以支援  PictoBlox Link (藍芽連線)

https://thestempedia.com/product/pictoblox/pictoblox-link/

一、官方網站及影片介紹：

        https://thestempedia.com/product/pictoblox

二、PictoBlox的下載及安裝：

    1.下載網址：

     https://thestempedia.com/product/pictoblox/download-pictoblox/

    2.安裝：

3.安裝完成執行，請修改顯示「中文」。

4.官方的教學影片與說明：(Getting Started with PictoBlox)

https://thestempedia.com/tutorials/getting-started-pictoblox

三、PictoBlox 的註冊=>使用人工智慧的積木要註冊，有些積木會消耗「積分」，當積分不足 ，   就無法使用

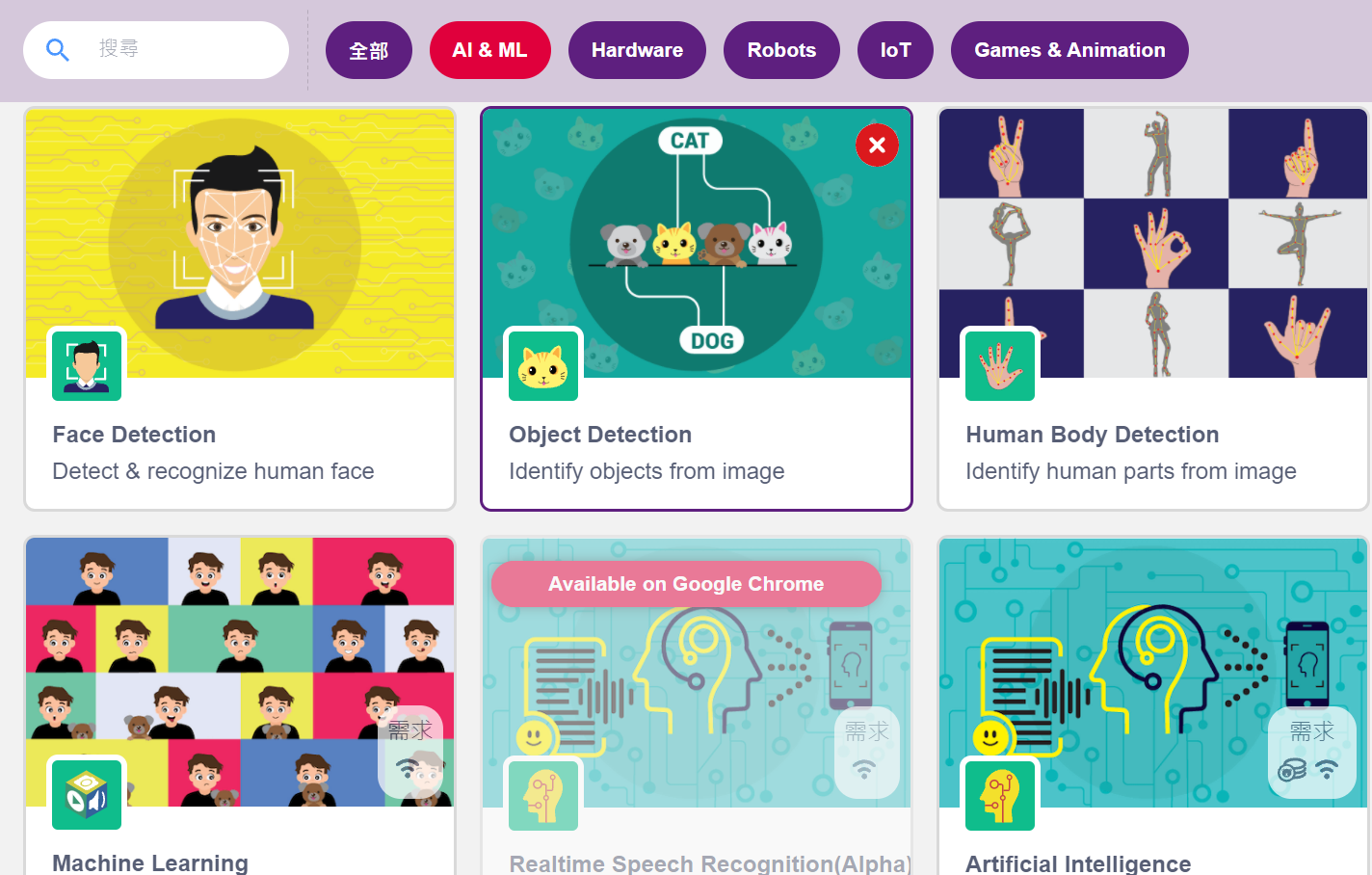

人工積木如下：

(link)

用ESP32 玩物聯網

  一 、檔案下載：(link)

二、課程內容：

1. 用ESP32 玩物聯網(1)-ESP32簡介與開發環境介紹
2. 用ESP32 玩物聯網(2)-ESP32-WiFi 連線與 DHT11雲端google試算表記錄資料
3. 用ESP32 玩物聯網(3)-LINE Notify 應用-MQ-2氣體感測

用ESP32 玩物聯網(3)-LINE Notify 應用-MQ-2氣體感測

 一、請按照以下參考資料申請。

參考資料：https://www.oxxostudio.tw/articles/201806/line-notify.html

1.申請網址：( https://notify-bot.line.me/zh_TW/ )

2.打入個人帳號登入後，點選「個人頁面」

2.點選「發行權杖」，請填寫權杖名稱（將於傳送提醒時顯示）

，跟要發給哪一個群組。並記下「權杖代碼」，權杖代碼僅會出現一次。

二、程式功能：

利用MQ-2 偵測氣體，顯示於OLED上，當測量超過限量，即以LINE 通知。

MQ-2氣體傳感器：可偵側類型：液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧 (可燃氣體)等

接線方式：

• VCC:接電源正極（5V）
• GND:接電源負極、
• DO:數位輸出
• AO:類比輸出      17(麫包板腳位)    gpio36

可使用吉哥積木->物聯網->LINE通知

，增加 line的通知，請注意一個小時不要過多通知, 且時間間隔不要過近。，不然line會自動停止. (每小時最多發送1000 則訊息?)，表情包只能選1-4。

執行結果：

用PictoBlox玩AI(9)機器學習的模型訓練與辨識

利用Teachable Machine 訓練自已的模型，並載入pictoblox中。

一、官方的範例

 https://thestempedia.com/tutorials/making-a-mask-identifier-machine-learning-in-pictoblox/

二、程式操作流程：

1.打開Pictoblox 後，點選左下圖示：

2.點選「Machine Learning」機器學習積木

3.創建模型 (Create Modle)

4.利用「Teachablemachine」 網站訓練，點選Image Project

5.先登入google帳號，再收集資料並上傳，->「Training」->「PreView &Expore」後，將網址複製。

我們設定好3個類別，分別是「zero」、「two」、「five」，並點選「Export Model」。

再點選「upload」即可將模型上傳到google，下面有一段 your shareable link 為連結網址。

點「copy」複製。

6.點「Load Modle」即可，貼上網址。

7.程式碼如下：

https://teachablemachine.withgoogle.com/models/1-7DTXs8l/

與arduino互動：

當class 是「zero 」led 10 on

當class 是「two 」led 11 on

當class 是「five 」led 12 on

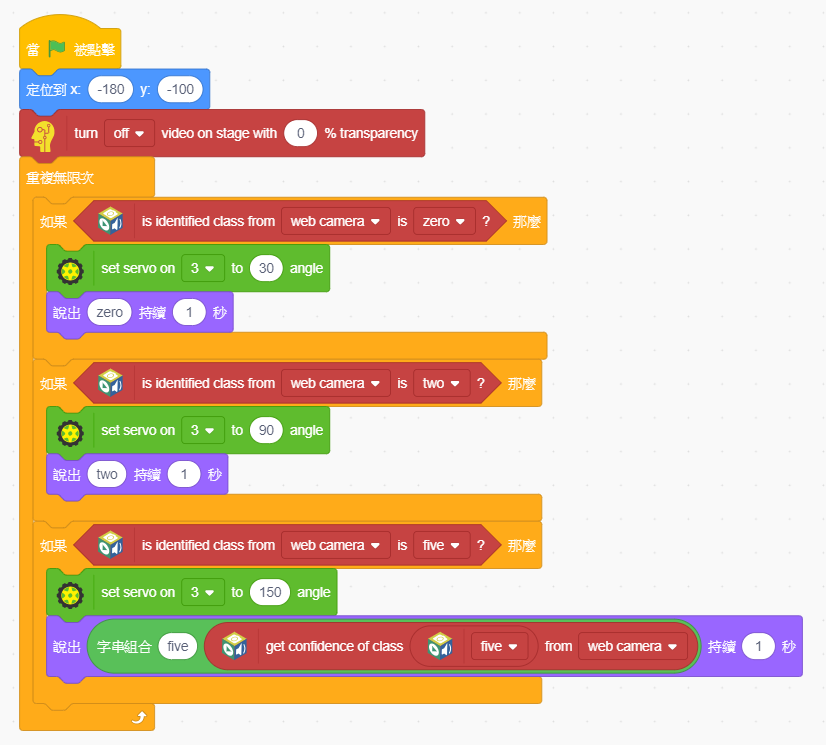

與伺服馬達互動： 伺服馬達腳位是接在 3

當class 是「zero 」轉30度

當class 是「two 」轉90度

當class 是「five 」轉150度

口罩辨識

模型檔：

檔案：ex7a-ml-mask.sb3

用ESP32 玩物聯網(2)-ESP32-WiFi 連線與 DHT11雲端google試算表記錄資料



程式 2-1 OLED

一、程式功能：啟用OLED

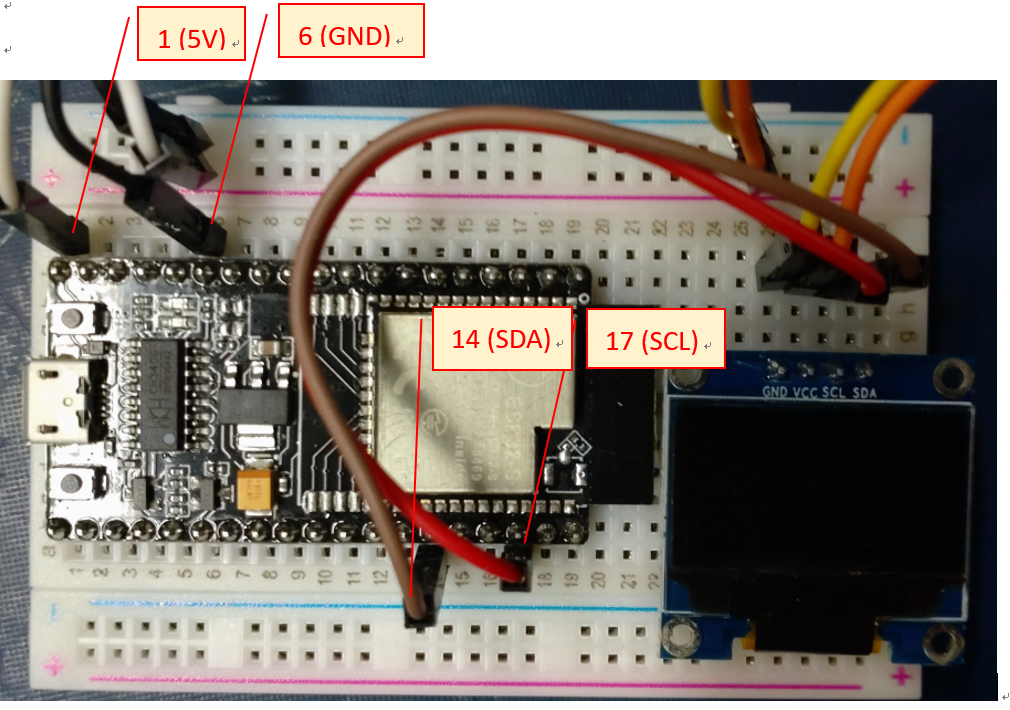

二、接線圖：

功能	麫包版pin	程式pin
OLED-SCL:	17	GPIO22
OLED-SDA:	14	GPIO21
OLED-VCC	+
OLED-GND	-



三、程式碼：

吉哥積木->模組->OLED128x64

程式 2-2 OLED_WiFi (使用中文字型)

程式功能：啟用WiFi，並將分配到的IP 顯示在OLED上。

程式 2-3 OLED_WiFi _DHT11(使用中文字型)

一、程式功能：啟用WiFi，並DHT11所測得溫度、溼度顯示在OLED上。

二、接線圖：

接線表 功能 麫包版pin 程式pin OLED-SCL: 17 GPIO22 OLED-SDA: 14 GPIO21 DHT11 7 GPIO 4

1. DHT11不可以用GPIO 5、26

2. GPIO 12, 2燒錄時不可接任何裝置，請空接，燒錄完成後，再接回，否則會上傳失敗。

3.WiFi啟動後，2,4,12,13,14,15,25,26,27僅能數位讀取，不可類比

三、程式碼：





程式 2-4 OLED_WiFi _DHT11_xls(使用中文字型)

一、程式功能

二、接線圖：

三、程式碼：

1.吉哥積木->物聯網->google試算表

2.先在google雲端硬碟建一個試算表檔案，並分享權限為「知道網址可編輯」。

複製後的網址如下：

https://docs.google.com/spreadsheets/d/1c8QpxqhG0XBtSXSKO7F5_0d8iBSBztGpd0OWMf3M2_A/edit?usp=sharing

其中1c8QpxqhG0XBtSXSKO7F5_0d8iBSBztGpd0OWMf3M2_A　即為試算表id

用ESP32 玩物聯網(1)-ESP32簡介與開發環境介紹

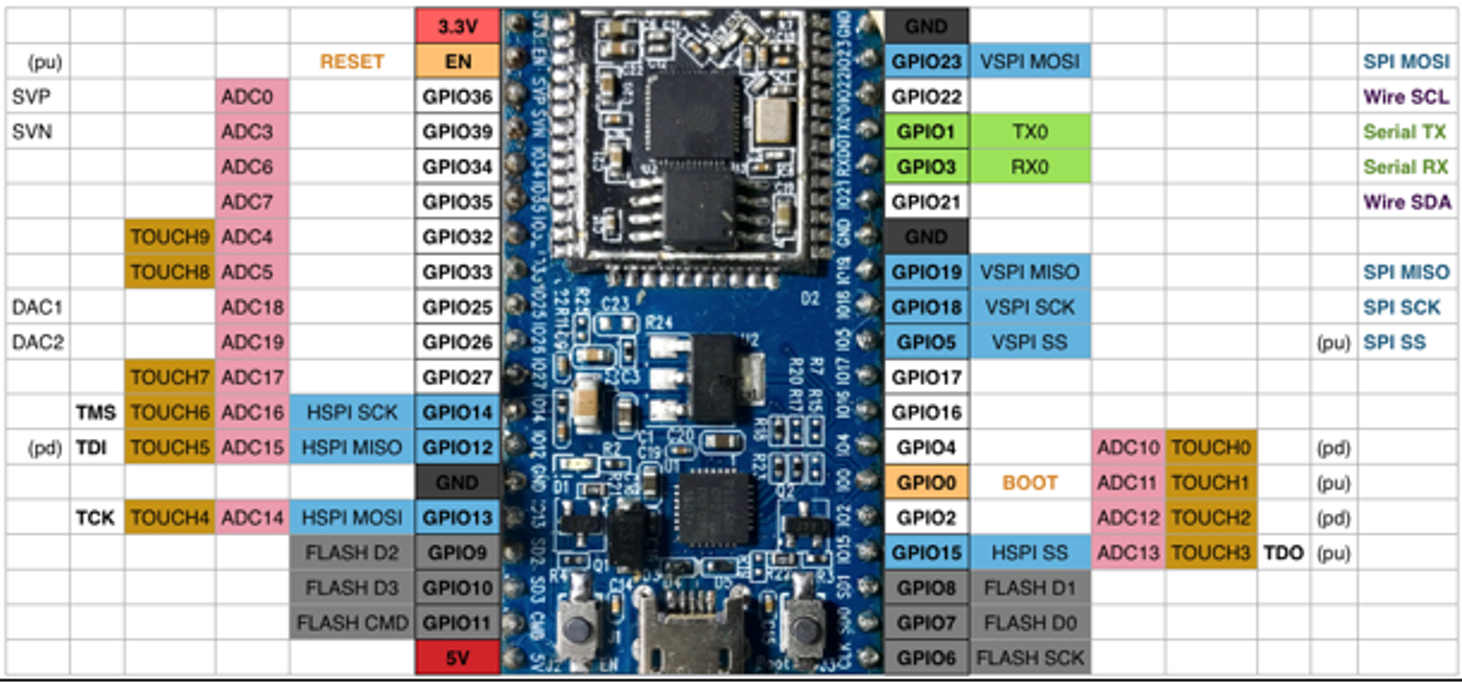

 一、ESP32腳位
參考資料來源：【ESP32專欄】ESP32評比與教學推薦NodeMCU-32s的理由

• 18 x Analog-to-Digital：可接類比或數位感測(粉紅色標示)

• 3 x SPI interfaces(MOSI,MISO,SCK,SS)：高速資料傳輸 SD card, TFT, RFID(藍色標示)

• 3 x UART interfaces：藍芽、相機(不限腳位編號)

• 2 x I2C interfaces(SDA,SCL) and I2S interfaces：LCD、氣壓、陀螺儀(GPIO 21,22)

• 16 x PWM output channels：數位輸出也可類比輸出(不限定腳位編號，但需要宣告channel)

• 2 x Digital-to-Analog Converters (DAC)：不太需要用

• 10 x Capacitive sensing GPIOs：提供觸控電容(棕色標示)

• GPIO 34,35,36,39：Input only（不能作為輸出腳位）

• GPIO 0,6,7,8,9,10,11：系統用，勿使用(淺灰色標示)

• GPIO 18：重開機

還有一些個人遇到的問題（不清楚原因，但會搞死你）

• 1. DHT11不可以用GPIO 5、26

• 2. GPIO 12, 2燒錄時不可接任何裝置，請空接，燒錄完成後，再接回，否則會上傳失敗。

• 3.WiFi啟動後，2,4,12,13,14,15,25,26,27僅能數位讀取，不可類比

二、開發環境-吉哥老師的環境環境

參考資料：如何安裝吉哥自製積木

感謝劉正吉老師，當中並整合了鳳山科技中心傅仲儀法蘭斯) 老師的作品，提供給大家一個好用的開發環境。

三、開發環境-Arduino IDE的環發環境：(參考 宜蘭國中 李亮寬老師)

【IDE安裝】：

1. IDE工具下載： 至 https://www.arduino.cc/en/Main/Software，網站下載，建議直接下載ZIP免安裝檔

2. 開啟Arduino IDE後，偏好設定addition boards manager URL輸入：https://dl.espressif.com/dl/package_esp32_index.json

3. 接著點選工具/開發板/開發板管理員，輸入關鍵字ESP32後，選擇安裝版本下載安裝

4. 再選擇工具/開發板，找到ESP32系列，選擇ESP32主板。

5. 安裝驅動 CP210x：更近趨動Arduino-1.8.12\driver

6. CH340：下載安裝Windows（EXE） 相關連結
