用SensorBoard 玩 Arduino (11) 土壤溼度感測器與智能澆水系統

一、教學目標：學習類比輸入，將土壤的溼度作立即的測量，並顯示於顯示器

二、接線圖
感測器腳位與sensor Boradi 接法

VCC→3.3V或5V(電源腳位)
GND→GND(接地腳位)
AO→A3(類比腳位), 本範例是接在此腳位A3

1.先利用R11轉4 PIN 杜邦端子, 與感測器相接

2再將lcd 液晶顯示器一樣用RJ11線接在右孔

程式碼：

在LCD第一行顯示計數器，第二行顯示溼度值(0-1023)，在空氣中顯示為1023，放在水了會變小。

整合應用，結合繼電器與抽水馬達，並以可變電阻可自設定限值，成為智能澆水系統。

(一)接線圖

(二)程式碼

limit:極限值

sensor:土壤溼度值

用SensorBoard 玩 Arduino (10) 繼電器的使用與控制抽水馬達

教學目標：學習繼電器的操作與控制抽水馬達。

繼電器是一種電子控制器件，是用小的電流去控制較大電流的一種「自動開關」。因為抽水馬達所需的電流比較大，故無法直接利用Arduino的電源去推動。故我們以外加的電源模組進行供電。

一、繼電器規格:
模組工作電壓：+5VDC
RELAY 規格：10A 250VAC, 10A 125VAC, 10A 30VDC
DC+接正極
DC-接負極
IN 接訊號

com:共用端
NO:常開端
NC:常閉端

(1)繼電器沒有電壓時，是公共端與常閉端接通。
(2)繼電器有電壓時，是公共端與常開端接通。

二、接線圖
DC+接正極
DC-接負極
IN 接訊號->D3

三、程式碼

每1秒開關繼電器一次

抽水馬達規格(需注意正負極)
電流：接12V時300 ma 功率：3.6W(4.5~12V)
流量：12V時 2L/分鐘
進水口：內徑7.5mm 外徑10mm
出水口：內徑5.5mm 外徑8mm

接線圖

程式碼

將以可變電阻(A0)，作為是否啟動馬達的依據。當A0的值大於500，將啟動繼電器，讓馬達運轉。

2019年11月1日星期五

108a-卓越組報告時程表

一、教材網址：
http://2013cloud.blogspot.com/search/label/0-SensorBoard

二、時程表

11/23(六)確認每組的報告題目內容

12/7(六)成果發表

(1)說明影片(5秒~)
(2)作品說明文稿(作品名稱、作品照片、主要功能與特色、參考資料....)

三、分組名單

四、google classroom 的網址

https://classroom.google.com

作答方式：請使用「剪取工具」將程式碼貼上，上傳至google classroom 中(點選圖片，可以下載檔案)

五、參考資料

1.如何讓作品看起來很厲害，國中生也會的創意思維 - 2019 MakerFaireTaipei

2.https://www.youtube.com/user/missrabbit0505/videos

2.一個簡單的專題-會報時的溫度計

2019年7月11日星期四

108.07.12 物聯網佈署與智能雲端澆灌系統建置研習

2019年7月10日星期三

用wemos di dimi 玩物聯網(10)實作智能雲端澆灌系統

一、教學目標：整合土壤的溼度感測器、繼電器、抽水馬達、液晶顯示器等，建置一雲端澆灌控制系統，並將土壤溼度值記錄雲端

二、接線圖

(一)土壤溼度感測器
感測器腳位 D1 mini 接法
VCC→5V(電源腳位)
GND→GND(接地腳位)
AO→A0

(二)2x16LCD顯示器
D1 Mini LCD1602
GND GND
3v3 VCC
D2 SDA
D1 SCL
(三)繼電器
感測器腳位 d1 mini 接法

1. DC+→3.3V或5V(電源腳位)
2. DC-→GND(接地腳位)
3. IN→D6(數位腳位)

com:接馬達負極
NO:接電源負極

三、程式碼

1.整合成智能澆灌系統

#include <Wire.h>
#include <esp_LiquidCrystal_I2C.h>
esp_LiquidCrystal_I2C mylcd(0x27, 16, 2);

const int AnalogIn  = A0;  //設定類比腳位
int readingIn = 0;    //測量值
int no = 0;//計數器
int relayPin = 12; //繼電器引腳
int limitValue = 700; //限值(需要調整),
                      //在空氣中的溼度感測器時是1024 或是 0

void setup() {
  Serial.begin(9600);
  pinMode(relayPin , OUTPUT);
  mylcd.init();
  mylcd.backlight();
  mylcd.setCursor(0, 0);
  mylcd.print("Welcome to");
  mylcd.setCursor(0, 1);
  mylcd.print("My sensor");
  delay(1000);
}
void loop() {
  no++;
  readingIn = analogRead(AnalogIn);  //讀取數值
  Serial.println(readingIn);
  mylcd.clear();
  mylcd.setCursor(0, 0);//移到第一行第一個位置
  mylcd.print("NO:");
  mylcd.print(no);
  mylcd.setCursor(0, 1);//移到第二行第一個位置
  mylcd.print(readingIn);
  if (readingIn > limitValue) {
    digitalWrite(relayPin , HIGH);
      mylcd.setCursor(7, 1);//移到第二行第8個位置
      mylcd.print("Pump ON");
    delay(1000);
  } else {
    digitalWrite(relayPin , LOW);
     mylcd.setCursor(7, 1);//移到第二行第8個位置
      mylcd.print("Pump Off");
    delay(1000);

  }
  delay(1000);//每秒測量一次
}

2.將資料送至雲端記錄

#include <Wire.h>
#include <esp_LiquidCrystal_I2C.h>
#include <ESP8266WiFi.h>


const char* ssid = "mywifi";    //wifi 帳號
const char* password = "aaaa";// wifi 密碼
const char* safekey = "1234";//檢查碼
const uint16_t port = 80;           //上傳的主機port
const char* host = "192.168.0.100"; //上傳的主機ip
const char* php_url = "/myfarm/t2.php";//上傳在主機的程式
byte sensor_id = 1;           //偵測器ID




esp_LiquidCrystal_I2C mylcd(0x27, 16, 2);
const int AnalogIn  = A0;  //設定類比腳位
int readingIn = 0;    //測量值
int no = 0;//計數器
int relayPin = 12; //繼電器引腳
int limitValue = 800; //限值(需要調整)0



WiFiClient client;

void setup()
{
  Serial.begin(9600);
  pinMode(relayPin , OUTPUT);
  mylcd.init();
  mylcd.backlight();

  mylcd.clear();
  mylcd.setCursor(0, 0);
  mylcd.print("System start!");
  WiFi.begin(ssid, password);
  Serial.println("");

  int t = 0;
  mylcd.setCursor(0, 1);
  while (WiFi.status() != WL_CONNECTED) {
    t++;
    if (t > 15) break;

    Serial.print(".");
    mylcd.print(".");
    delay(500);
  }
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  mylcd.setCursor(0, 1);
  mylcd.print(WiFi.localIP());
  delay(2000);
  mylcd.clear();
}


void loop()
{
   no++;
  readingIn = analogRead(AnalogIn);  //讀取數值
  Serial.println(readingIn);


  if (readingIn > 0) {
    no++;
    String  things_request = "GET " + String(php_url);
    things_request += "?safekey=" + String(safekey);
    things_request += "&sensor_id=" + String(sensor_id);
    things_request += "&hh=" + String(readingIn) + "\r\n\r\n";

    Serial.println(things_request);
    if (client.connect(host, port)) {
      client.print(things_request);
      Serial.println("Request: [ok]");
      client.stop();
    } else {
      Serial.println("Request: [error]");
    }

    mylcd.clear();
    mylcd.setCursor(0, 0);
    mylcd.print(no);

    mylcd.setCursor(7, 0);
    mylcd.print(String("H:") + String(readingIn));
 if (readingIn > limitValue) {
    digitalWrite(relayPin , HIGH);
      mylcd.setCursor(0, 1);//移到第二行第8個位置
      mylcd.print("Pump ON");
    delay(1000);
  } else {
    digitalWrite(relayPin , LOW);
     mylcd.setCursor(0, 1);//移到第二行第8個位置
      mylcd.print("Pump Off");
    delay(1000);
   }
    delay(5000);//間隔5秒送一次資料，建議修改
  }

}

四、執行結果

用wemos di dimi 玩物聯網(9)繼電器的使用

一、教學目標：學習繼電器的操作與控制抽水馬達。

繼電器是一種電子控制器件，是用小的電流去控制較大電流的一種「自動開關」。因為抽水馬達所需的電流比較大，故無法直接利用di mini 的電源去推動。故我們增加了一個麵包板電源模組進行供電。並將其接地線(負極與 d1 mini 上的G 腳位相接)

1.繼電器規格:
模組工作電壓：+5VDC
RELAY 規格：10A 250VAC, 10A 125VAC, 10A 30VDC

com:共用端
NO:常開端
NC:常閉端

(1)繼電器沒有電壓時，是公共端與常閉端接通。
(2)繼電器有電壓時，是公共端與常開端接通。

2.麵包板電源模組規格
輸入電壓：6.5-12V﹝直流﹞或USB供電
輸出電壓：3.3V、5V可切換
最大輸出電流：<700ma
上下兩路獨立控制，可切換為0V、3.3V、5V
板載兩組3.3V、5V直流輸出插針，方便引用，並有電源指示led燈

3.抽水馬達規格
電流：接12V時300 ma 功率：3.6W(4.5~12V)
流量：12V時 2L/分鐘
進水口：內徑7.5mm 外徑10mm
出水口：內徑5.5mm 外徑8mm

二、接線圖

感測器腳位 d1 mini 接法

1. DC+→3.3V或5V(電源腳位)
2. DC-→GND(接地腳位)
3. IN→D6(數位腳位)

com:接馬達負極

NO:接電源負極

三、程式碼
1.每3秒鐘，讓繼電器起動一次，並讓抽水馬達

// 繼電器控制練習
//1、DC+：接電源正極 5v
//2、DC-：接電源負極
//3、IN：D6 (gpio 12)
int relayPin = 12; //繼電器引腳
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(relayPin , OUTPUT);
}

void loop() {
  digitalWrite(relayPin , HIGH);
  delay(3000);
  digitalWrite(relayPin , LOW);
  delay(3000);
}

四、執行結果

五、參考資料

https://tutorials.webduino.io/zh-tw/docs/basic/component/relay.html

https://www.icshop.com.tw/product_info.php/products_id/26022/Twesid/5857e09e18c2ab428f8b7fb52cc92b5c

用wemos di dimi 玩物聯網(8)土壤溼度感測器的使用

一、教學目標：學習類比輸入，將土壤的溼度作立即的測量，並顯示於顯示器

二、接線圖
感測器腳位 d1 mini 接法
1. VCC→3.3V或5V(電源腳位)
2. GND→GND(接地腳位)
3. DO→D1~D9(數位腳位) 可以設定邊界值(藍色的可變電阻是用於土壤濕度的閥值調節)4. AO→A0(類比腳位), 本範例是接在此腳位A0

三、程式碼
1.利用serial monitor(序串埠監視窗)顯示結果

const int AnalogIn  = A0;  //設定類比腳位
int readingIn = 0;    //測量值

void setup() {
  Serial.begin(9600);
}

void loop() {
  readingIn = analogRead(AnalogIn);  //讀取數值
  Serial.println(readingIn);
  delay(500);
}

2.將測量結果顯示在2x16LCD上

#include <Wire.h>
#include <esp_LiquidCrystal_I2C.h>
esp_LiquidCrystal_I2C mylcd(0x27, 16, 2);

const int AnalogIn  = A0;  //設定類比腳位
int readingIn = 0;    //測量值
int no = 0;//計數器

void setup() {
  Serial.begin(9600);
  mylcd.init();
  mylcd.backlight();
  mylcd.setCursor(0, 0);
  mylcd.print("Welcome to");
  mylcd.setCursor(0, 1);
  mylcd.print("my sensor");
delay(2000);
}
void loop() {
  no++;
  readingIn = analogRead(AnalogIn);  //讀取數值
  Serial.println(readingIn);
  mylcd.clear();
  mylcd.setCursor(0, 0);//移到第一行第一個位置
  mylcd.print("NO:");
  mylcd.print(no);
  mylcd.setCursor(0, 1);//移到第二行第一個位置
  mylcd.print(readingIn);
  delay(1000);//每秒測量一次
}

四、執行結果

五、參考資料
http://lihan.shinyo.bixone.com/Arduino/arduino-2015.10.13-5.html

2019年6月21日星期五

108.06.22 物聯網佈署與空氣品質監測系統建置研習

用wemos玩物聯網(1)-環境設定與簡易測試

用wemos玩物聯網(2)-簡易的blink程式

用wemos玩物聯網(3)-用電腦控制wemos上的LED燈

用wemos d1 mini 玩物聯網(4)-2x16LCD顯示器

用wemos d1 mini 玩物聯網(5)-DHT11 溫溼度感測器

用wemos d1 mini 玩物聯網(6) IFTTT 的介紹與基本使用

用wemos d1 mini 玩物聯網(7) PMS5003T 實作PM2.5 感測器

2019年6月18日星期二

用wemos d1 mini 玩物聯網(7) PMS5003T 實作PM2.5 感測器

一、感測器介紹

PMS5003T是一款可以同時監測空氣中顆粒物濃度及溫濕度的二合一感測器。其中顆粒物濃度的監測基於鐳射散射原理，可連續採集並計算單位體積內空氣中不同粒徑的懸浮顆粒物個數，即顆粒物濃度分佈，進而換算成為質量濃度。

二、接線圖

VCC-> 5V
GND->GND
RXD->D6
TXD->D5

三、程式碼

#include <Wire.h>
#include <esp_LiquidCrystal_I2C.h>
#include <ESP8266WiFi.h>

#include <SoftwareSerial.h>

const char* ssid = "HJN";    //wifi 帳號
const char* password = "11111111";// wifi 密碼
const char* safekey = "fhjh";//檢查碼
const uint16_t port = 80;           //上傳的主機port
const char* host = "192.168.137.1"; //上傳的主機ip
const char* php_url = "/airbox/t2.php";//上傳在主機的程式
byte sensor_id = 1;           //偵測器ID

long  lPmcf10;
long  lPmcf25;
long  lPmcf100;
long  lTemperature;
long  lHumidity;
esp_LiquidCrystal_I2C mylcd(0x27, 16, 2);
SoftwareSerial pms5003t_Serial(D5, D6);

#define PMS5003T_PM10      1
#define PMS5003T_PM25      2
#define PMS5003T_PM100     3
#define PMS5003T_TEMPER    4
#define PMS5003T_HUMI      5
long pms_pmcf10 = 0;
long pms_pmcf25 = 0;
long pms_pmcf100 = 0;
long pms_pmat10 = 0;
long pms_pmat25 = 0;
long pms_pmat100 = 0;
long pms_Temperature = 0;
long pms_Humidity = 0;
int no = 0;


WiFiClient client;

void setup()
{
  Serial.begin(9600);
  mylcd.init();
  mylcd.backlight();

  pms5003t_Serial.begin(9600);

  lPmcf10 = 0;
  lPmcf25 = 0;
  lPmcf100 = 0;
  lTemperature = 0;
  lHumidity = 0;
  mylcd.clear();
  mylcd.setCursor(0, 0);
  mylcd.print("Yo Airbox");
  WiFi.begin(ssid, password);
  Serial.println("");

  int t = 0;
  mylcd.setCursor(0, 1);
  while (WiFi.status() != WL_CONNECTED) {
    t++;
    if (t > 15) break;

    Serial.print(".");
    mylcd.print(".");
    delay(500);
  }
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());
  mylcd.setCursor(0, 1);
  mylcd.print(WiFi.localIP());
  delay(2000);
  mylcd.clear();
}


void loop()
{
  lPmcf10 = 0;
  lPmcf10 = pms5003t_read_(PMS5003T_PM10);
  Serial.println((String("PM1.0: ") + String(lPmcf10)));
  delay(500);
  lPmcf25 = pms5003t_read_(PMS5003T_PM25);
  Serial.println((String("PM2.5: ") + String(lPmcf25)));
  delay(500);
  lPmcf100 = pms5003t_read_(PMS5003T_PM100);
  Serial.println((String("PM10: ") + String(lPmcf100)));
  delay(500);
  lTemperature = pms5003t_read_(PMS5003T_TEMPER);
  Serial.println((String("Temperature: ") + String(lTemperature)));
  delay(500);
  lHumidity = pms5003t_read_(PMS5003T_HUMI);
  Serial.println((String("Humidity: ") + String(lHumidity)));
  delay(500);

  if (lPmcf10 > 0) {
    no++;
    String  things_request = "GET " + String(php_url);
    things_request += "?safekey=" + String(safekey);
    things_request += "&sensor_id=" + String(sensor_id);
    things_request += "&pm10=" + String(lPmcf10);
    things_request += "&pm25=" + String(lPmcf25);
    things_request += "&pm100=" + String(lPmcf100);
    things_request += "&tt=" + String(lTemperature);
    things_request += "&hh=" + String(lHumidity) + "\r\n\r\n";
    Serial.println(things_request);
    if (client.connect(host, port)) {
      client.print(things_request);
      Serial.println("Request: [ok]");
      client.stop();
    } else {
      Serial.println("Request: [error]");
    }




    if (client.connect("api.thingspeak.com", 80)) {
      String  things_request = "GET /update?api_key=Your_Write_API_Key&field1=" + String(lPmcf10) + "&field2=" + String(lPmcf25) + "&field3=" + String(lPmcf100) + "&field4=" + String(lTemperature) + "&field5=" + String(lHumidity) + "\r\n\r\n";
      // client.print(things_request);
      client.stop();
    }
    mylcd.clear();
    mylcd.setCursor(0, 0);
    mylcd.print(no);
    mylcd.setCursor(5, 0);
    mylcd.print(String(" PM2.5: ") + String(lPmcf25) );
    mylcd.setCursor(0, 1);
    mylcd.print(String("T:") + String(lTemperature) + String("C"));
    mylcd.setCursor(9, 1);
    mylcd.print(String("H:") + String(lHumidity) + String("%"));
    delay(5000);
  }

}

//G5t check
long pms5003t_read_(int datatype) {
  int count = 0;
  unsigned char c;
  unsigned char high;

  pms5003t_Serial.listen();
  while (pms5003t_Serial.available()) {
    c = pms5003t_Serial.read();
    if ((count == 0 && c != 0x42) || (count == 1 && c != 0x4d)) {
      Serial.println("pms5003t check failed");
      break;
    }
    if (count > 27) {
      Serial.println("pms5003t completed");
      break;
    }
    else if (count == 4 || count == 6 || count == 8 || count == 10 || count == 12 || count == 14 || count == 24 || count == 26) {
      high = c;
    }
    else if (count == 5) {
      pms_pmcf10 = 256 * high + c;
    }
    else if (count == 7) {
      pms_pmcf25 = 256 * high + c;
    }
    else if (count == 9) {
      pms_pmcf100 = 256 * high + c;
    }
    else if (count == 11) {
      pms_pmat10 = 256 * high + c;
    }
    else if (count == 13) {
      pms_pmat25 = 256 * high + c;
    }
    else if (count == 15) {
      pms_pmat100 = 256 * high + c;
    }
    else if (count == 25) {
      pms_Temperature = (256 * high + c) / 10;
    }
    else if (count == 27) {
      pms_Humidity = (256 * high + c) / 10;
    }
    count++;
  }
  while (pms5003t_Serial.available()) pms5003t_Serial.read();

  if (datatype == PMS5003T_PM10)
    return pms_pmcf10;
  else if (datatype == PMS5003T_PM25)
    return pms_pmcf25;
  else if (datatype == PMS5003T_PM100)
    return pms_pmcf100;
  else if (datatype == PMS5003T_TEMPER)
    return pms_Temperature;
  else if (datatype == PMS5003T_HUMI)
    return pms_Humidity;
}

四、執行結果

五、參考資料

https://www.motoduino.com/wp-content/themes/storefront/moto_iot_blockly_v22/demos/code/index.html#

用wemos d1 mini 玩物聯網(6) IFTTT 的介紹與基本使用

一、IFTTT簡介

FTTT 簡單來說就是當什麼發生時就做什麼事，這 2 個「什麼」就是「服務」，讓不同的平台、服務可以整合在一起。

二、使用方法
(1)註冊官網：https://ifttt.com/ ，請點選 Sign Up 註冊帳號, 或是直接按Sign In ，可以利用GMAIL帳號作同步認證作登入

(2)登入後，點選個人帳號，再點選New Applet，將會有一系列的步驟來協助建立。

再點選「+this」

步驟1.Choose a service, 我們選擇 webhook進行篩選，再點選藍色方塊，進入下個步驟。

所謂的webhook的利用傳送一段網址給ifttt, 來觸發程式。

步驟2.Choose trigger(選擇觸發器)，將你的「事件」命名，我們命名為tt123 ，是利用「收到網絡請求」的方式來進行。

步驟3. 接下來設定系統要做什麼事情，點選「+that」

選擇一個行動的服務，我們選擇用「email」來通知該事件被觸發，也就是事件觸發後立即發信。內建信箱是登入的email, 當然也可以選擇line,

步驟4 .點選，send me a email 藍色方塊，進行設定

步驟5 建立通知email的內容格式設定，有支援中文。
(1) evenName:代表觸發器名稱，以本例為tt123

(2)OccurredAt 代表發生時間

(3)Value1 , Value2, Valu3代表要傳送的資料

用兩個大括號，前後夾，代表它是一個變數，不要去動到。

步驟6 完成後，點選下 Receive notifications when this Applet runs 即可完成啟動。

步驟 7

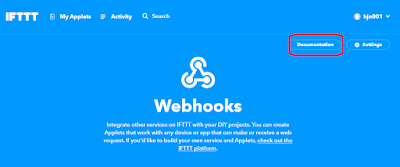

接下來進行尋找觸發的網址格式，我們直接進到以下網址

https://ifttt.com/maker_webhooks，選擇右上角的「Document」

觸發器名稱:tt123

your key=系統會給您一串文字

填入觸發器的名稱，按下「Test It！」即可進行測試。

也可以直接打入以下網址：

即可以試驗，其中value1=a代表會傳遞a

https://maker.ifttt.com/trigger/tt123/with/key/your key?valu1=a&value=b&value=c

t3.php

<?php
$url ="http://maker.ifttt.com/trigger/line_0606/with/key/bEcMfXQzyIpvECSsXvEJ2n?";
$url .="value1=a&value22=b&value3=c";
echo $response = file_get_contents($url);
?>

參考資料

用wemos d1 mini 玩物聯網(5)-DHT11 溫溼度感測器

一、課程目標：

學習使用DHT11溫溼度感應器來測量溫度

二、匯入函式庫

Arduino IDE 整合環境

功能表點選草稿碼 / 匯入程式庫 / 管理程式庫

我們選擇 SimpleDHT，再按安裝

安裝的程式庫位於「C:\使用者\電腦名稱\文件\Arduino\libraries」資料夾中。

三、接線圖
"+" vcc 極接5V，v
"-" Gnd 極接GND，
data pin接上要輸入的Pin腳=>接在13 (D7)

四、程式碼

點選「範例」->SimpleDHT->DHT11Default

#include <SimpleDHT.h>

// for DHT11,
//      VCC: 5V or 3V
//      GND: GND
//      DATA: 2
int pinDHT11 = 13;//data PIN 在D7=>也就是13
SimpleDHT11 dht11(pinDHT11);

void setup() {
  Serial.begin(115200);
}

void loop() {
  // start working...
  Serial.println("=================================");
  Serial.println("Sample DHT11...");

  // read without samples.
  byte temperature = 0;
  byte humidity = 0;
  int err = SimpleDHTErrSuccess;
  if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
    Serial.print("Read DHT11 failed, err="); Serial.println(err);delay(1000);
    return;
  }

  Serial.print("Sample OK: ");
  Serial.print((int)temperature); Serial.print(" *C, ");
  Serial.print((int)humidity); Serial.println(" H");

  // DHT11 sampling rate is 1HZ.
  delay(1500);
}

伍、執行結果

六、程式碼2

#include <SimpleDHT.h>
#include <Wire.h>
#include <esp_LiquidCrystal_I2C.h>

esp_LiquidCrystal_I2C mylcd(0x27, 16, 2);
// for DHT11,
//      VCC: 5V or 3V
//      GND: GND
//      DATA: 13
int pinDHT11 = 13;//di mini D7 DHT11腳位在D7 , 也就是13
SimpleDHT11 dht11(pinDHT11);
int no = 0;//計數器
void setup() {
  Serial.begin(115200);
  mylcd.init();
  mylcd.backlight();
  mylcd.setCursor(0, 0);
  mylcd.print("Welcome to");
  mylcd.setCursor(0, 1);
  mylcd.print("DHT 11");

}

void loop() {
  // start working...
  Serial.println("=================================");
  Serial.println("Sample DHT11...");

  // read without samples.
  byte temperature = 0;
  byte humidity = 0;
  int err = SimpleDHTErrSuccess;
  if ((err = dht11.read(&temperature, &humidity, NULL)) != SimpleDHTErrSuccess) {
    Serial.print("Read DHT11 failed, err=");
    Serial.println(err);delay(1000);
     mylcd.setCursor(0, 0);
    mylcd.print("Read DHT11 failed");
    return;
  }

  Serial.print("Sample OK: ");
  Serial.print((int)temperature); Serial.print(" *C, ");
  Serial.print((int)humidity); Serial.println(" H");

 mylcd.clear();
    mylcd.setCursor(0, 0);
    mylcd.print("NO:");
    mylcd.print(no);
    mylcd.setCursor(0, 1);
    mylcd.print(String("T:") + String(temperature) + String("C"));
    mylcd.setCursor(9, 1);
    mylcd.print(String("H:") + String(humidity) + String("%"));
 no++;
  delay(3000);//每三秒重新測量
}

訂閱：文章 (Atom)

復興國中科學天地

2019年11月19日星期二

用SensorBoard 玩 Arduino (11) 土壤溼度感測器與智能澆水系統

用SensorBoard 玩 Arduino (10) 繼電器的使用與控制抽水馬達

2019年11月1日星期五

108a-卓越組報告時程表

2019年7月11日星期四

108.07.12 物聯網佈署與智能雲端澆灌系統建置研習

2019年7月10日星期三

用wemos di dimi 玩物聯網(10)實作智能雲端澆灌系統

用wemos di dimi 玩物聯網(9)繼電器的使用

用wemos di dimi 玩物聯網(8)土壤溼度感測器的使用

2019年6月21日星期五

108.06.22 物聯網佈署與空氣品質監測系統建置研習

用wemos d1 mini 玩物聯網(6) IFTTT 的介紹與基本使用

用wemos d1 mini 玩物聯網(7) PMS5003T 實作PM2.5 感測器

2019年6月18日星期二

用wemos d1 mini 玩物聯網(7) PMS5003T 實作PM2.5 感測器

用wemos d1 mini 玩物聯網(6) IFTTT 的介紹與基本使用

用wemos d1 mini 玩物聯網(5)-DHT11 溫溼度感測器

一、課程目標：

網路連結

關於本站

2019年11月19日 星期二

2019年11月1日 星期五

2019年7月11日 星期四

2019年7月10日 星期三

2019年6月21日 星期五

2019年6月18日 星期二

一、課程目標：

2019年11月19日星期二

2019年11月1日星期五

2019年7月11日星期四

2019年7月10日星期三

2019年6月21日星期五

2019年6月18日星期二
