用SensorBoard 玩 Arduino (7) 超音波模組(HC-SR04)

一、接線圖：

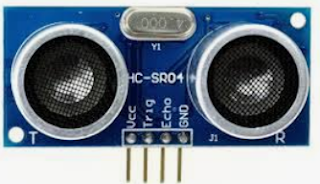

超音波模組(HC-SR04) 是一個利用超音波來測量距離，

可以探測的距離為 2cm-400cm，精度為 0.3 cm，感應角度為 15 度

HC-SR04	Arduino
Vcc	+5V
Trig (控制端)	7
Echo (接收端)	8
GND	GND

用SensorBoard 外接腳位圖

我們需要用到傳2個資料腳位，一個是trig 端，另一個是echo 端。

其中trig 接在D7  echo 接在D8

二、執行Transformer

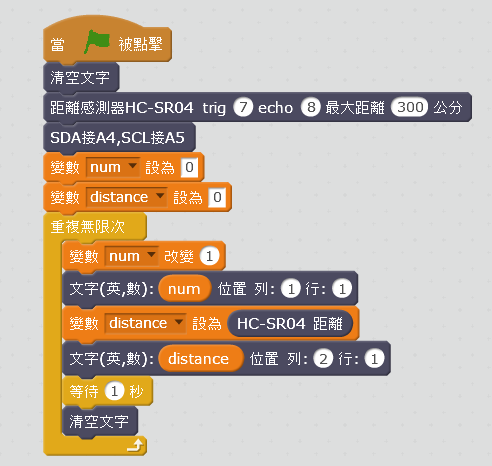

三、程式碼


先進行測試，執行後如果有看到數值代表感測器正常運作。

每一秒測量一次，並顯示所測量的距離於lcd的第二列上。

四、學生作業
1.請利用此裝置設計一個倒車雷達，當距離小於50cm，發出Do 的音20ms 3次。51~80發出Do的音 500ms 1次。

2.請利用此裝置設計一個倒車雷達，可以利用可變電阻(A0)來調整「設定值」當測量的距離< 設定值，發Mi 的音20ms 1次, 並閃紅燈2次。

用SensorBoard 玩 Arduino (6) 溫溼度感測 (DHT11)

一、接線圖

DHT11數字溫濕度傳感器是一款溫濕度複合傳感器，DHT11規格如下:

• 供電電壓：3.3〜5.5V
• 測量範圍：濕度20-90％RH
• 溫度0〜50℃
• 測量精度：濕度+ -5％RH
• 溫度+ -2℃分辨率：濕度 1％RH
• DHT11接腳說明(vcc=>正極 gnd=>負極，另外一極是data腳位)

用SensorBoard 外接腳位圖

我們將利用母母杜邦端子線，與sensor board 上的擴充腳位相接，

其中vcc接在紅色腳位，GND接在黑色腳位，data腳請接在橙 色腳位上。並且以D3來控制。

二、執行Transformer

三、程式碼：

我們先進行DHT11的感測器的測試，若能看到數值代表儀器正常。

以為為程式碼！

每一秒鐘測量一次，並在第一列顯示計數器，第二列顯示溫度與溼度。

四、學生作業

1.請將程式碼6-1的增加一個功能，當我們按按鈕(D2)時，可以讓D12的Led燈亮，而且播放語音(現在溫度xx度)


2.請用LCD螢幕僅目前顯示溫度，按一下按鈕就切換僅顯示成濕度

用SensorBoard 玩 Arduino 文章列表

• 用SensorBoard 玩Arduino (01) 環境的安裝與設定
• 用SensorBoard 玩Arduino (02) 硬體的介紹
• 用SensorBoard 玩Arduino (03) 第一支程式-blink(LED、蜂鳴器、按鈕)
• 用SensorBoard 玩 Arduino (04)類比輸入-光感測、聲音感測與可變電阻
• 用SensorBoard 玩 Arduino (05) 2x16液晶顯示器
• 用SensorBoard  玩 Arduino (06) 溫溼度感測 (DHT11)
• 用SensorBoard 玩 Arduino (07) 超音波模組(HC-SR04)
• 用SensorBoard 玩 Arduino (08) IFTTT 的介紹與基本使用
• 用SensorBoard 玩 Arduino (09) 伺服馬達的使用(servo motor)
• 用SensorBoard 玩 Arduino (10) 繼電器的使用與控制抽水馬達
• 用SensorBoard 玩 Arduino (11) 土壤溼度感測器與智能澆水系統

簡易的故障排除：
1.確認是否亮綠燈，如果不是綠燈，請再重新連線，再連線不成，請換一個USB孔。

2.確認程式碼腳位與接線腳位是否一致。

用SensorBoard 玩 Arduino (5) 2x16液晶顯示器

一、接線圖

 我們使用為2x16液晶顯示模組，接線顏色為綠、黃、紅、黑   ，另一端用RJ11接在sersor board的A4A5

二、執行Transformer

三、程式碼：
2x16的液晶顯示器，總共可以顯示2列，每行16個字，主要的操作程式積木如下：

(一)分別在第1行 第1列顯示 hi!第2行第5個位置顯示 fhjh

(二)利用一個計數器，每一秒鐘計數一次。並顯示在第1列第一行。

四、學生作業：
1.請寫一個程式，開機之後，在lcd第二列顯示 I am ok.並播放Do Re Mi 2次，在lcd上第一列 顯示一個計數器，每5秒改變1.

2.在lcd上第一列 顯示一個計數器，每1秒改變1，並在第 1 列第個5行顯示可變電阻的目前值。如果超過500，在第2列第1行 顯示 big 否則顯示small

107a卓越組報告

一、報告組別與順序

二、報告的參考資料
請點選 參考資料

三、報告部份
請點選 上傳網址：

1. 請加入個人的心得與想法，並請於以前
   (1)12/15完成第一次ppt的上傳。
   (2)課內 1/5進行取ˇ5組，擇優1-2組
2. 報告時每組6分鐘，評分標準
3. (1)教師評分(內容、ppt呈現 、問題回答)80% (4)同學互評20%。

四、上傳後的資料的網址：


請點選 上傳結果

107.09.29卓越組
1.sctatch 複習
請畫出一個正方型。

2.arduino簡介

LazyTomato

https://www.youtube.com/watch?v=B4T8hzO0IYc

用SensorBoard 玩 Arduino (4)類比輸入-光感測、聲音感測與可變電阻

類比輸入-光感測、聲音感測與可變電阻

A0	滑桿可變電阻(10K) 有效行程30mm
A1	光感測元件
A2	麥克風

程式5：常見的類比輸入

程式碼5-1 可變電阻練習

定義一個變數num起始值為0，並定義 類比輸入腳位為A0

程式碼5-2 光感測元件(A1)、麥克風(A2)

定義一個變數pin起始值為1, 作為類比輸入的腳位為A1，若要改用麥克風感測，pin值改為2即可。

程式碼5-3 可變電阻(A0)-變大變小的貓

改變可變電阻，可 控制貓大小

程式碼5-4麥克風(A2)-跳跳貓

拍拍手，可控制貓跳躍高度

程式碼5-5 可變電阻(A0)-與麥克風(A2)- 畫圖跳跳貓

執行結果

用SensorBoard 玩Arduino (3) 第一支程式-blink(LED、蜂鳴器、按鈕)

第3章 第一支程式-blink(LED、蜂鳴器、按鈕)

Sensor Board與Arduino 的安裝

 (一)啟動Transformer

(二) 拖拉積木後，並點選積木，可以看到結果

代表通電，在D10的燈會亮，

代表斷電，在D10的燈會不亮

程式1：數位腳位輸出-亮燈

程式2：反覆亮燈

程式碼2-1

D13的燈每隔0.5秒 交替亮暗

程式碼2-2

+文字顯示亮了，暗了

註：使用語音時，要調整一下時間，因為撥放語音要一點時間。

程式3：點亮Sensor Board的LED燈(D10,D11,D12)，並閃燈

程式碼3-1

程式碼3-2

依序亮燈

程式碼3-3

自訂變數time

程式4：快樂電子琴

請先確認 接腳為蜂鳴器狀態。如果接在另外一邊為三色LED燈

程式碼4-1

在D9腳位播放C4音階,時間0.5秒(500ms)

程式碼4-2

重覆播放 5 3 3音階

如果Transformer斷線，請重新連接。

程式碼 4-3 自訂函數-同時亮燈與發出聲音

程式5：按扭(D2)

程式碼 5-1 按鈕按下LED燈就亮，放開燈變暗

程式碼 5-2 按鈕按一下，LED燈就亮，再按LED變暗
我們設定一個變數num, 每按一下，num就+1。然後將num除以2，取餘數。整除就是暗。餘1就是亮。

程式碼 5-3 自訂函數的功能，按一下，畫一個正方型

四、學生作業
1.請利用按鈕，按一下，亮d12燈，按二下 亮d11燈，按三下亮d10燈，按四下，全部變暗。
