用SensorBoard 玩 Arduino (13) motoBlockly-物聯網-與智能音控
利用ESP12的無線模組，完成一個可利用網路遠端控制的燈號
一、接線圖
LCD顯示器(A4-A5)
ESP12的無線模組(D2-D3)
二 、程式碼
(一)修正SSID 與PASSWORD
(二)利用網路連結為 http://ip/s1 時 執行s1 程序，本次的設計為
s1=>開 D10的燈 s2=>關 D10的燈 s3=>開 D11的燈 s4=>關 D11的燈
s5為全關燈
程式操作錄影檔(含匯入程式庫)，可以在此下載
執行序列埠畫面
手機apk檔下載 ，
最後傳的網址為
http://www.fhjh.tn.edu.tws1
用SensorBoard 玩 Arduino (12) motoBlockly離線程式的開發
一、motoBlockly簡介
我們所使用的 Scratch 2.0+ Transformer + Arduino IDE 雖然使用起來很方便，但是一旦關了電腦，就無法使用了
如果直接使用Arduino IDE寫程式，雖然可以離線版的開發執行，但是對學生而言難度有點高，而使用簡單易懂的圖控式程式語言motoBlockly編寫，可直接轉成Arduino程式碼，方便學習邏輯概念學習，並讓讓生者藉由簡單的電子積木堆疊，可以直接控制 Arduino 及其相關的模組，並了解相關C++語法，加快實作效率！
二、系統安裝
檔案下載：(限校內goole 帳號,登入後即可下載，約211MB)，安裝方式，安裝方式，可採預設值。
三、簡單執行
(一)測試SensorBoard的上LED燈( D10 )的亮滅
錄影檔-LED燈( D10 )的亮滅
(二)測試SensorBoard 類比讀入(A0) 並顯示在序列埠監視視窗
錄影檔-類比讀入(A0) 並顯示在序列埠監視視窗
(三)超音波(trig=D7 echo=D8) 並顯示在序列埠監視視窗
接線圖(可參考 )
(四)伺服馬達(D3) 來回轉動180度
接線圖(可參考 )
(五)蜂鳴器(D9)的使用-小星星

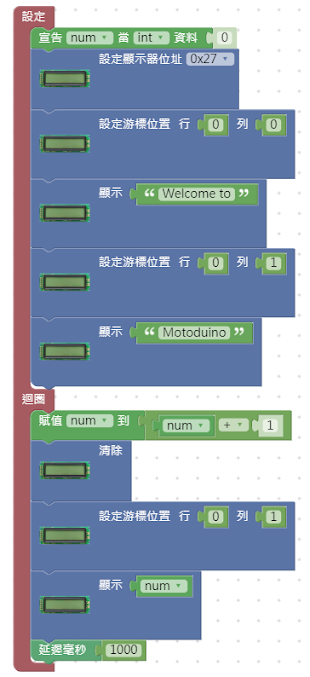

(六)I2C LCD顯示器(A4-A5)
接線圖(可參考 )
四、綜合應用
1.如何超音波測量距離顯示 LCD顯示器 ??
2.如何用可變電阻(A))控制伺服馬達 ??
五、參考資料
1.https://sites.google.com/site/wenyumaker3/02-arduino-de-ying-yong/03-ce-shimotoblockly-li-xian-ban
2.motoBlockly線上版
https://www.motoduino.com/wp-content/themes/storefront/moto_iot_blockly_v26/demos/code/index.html
